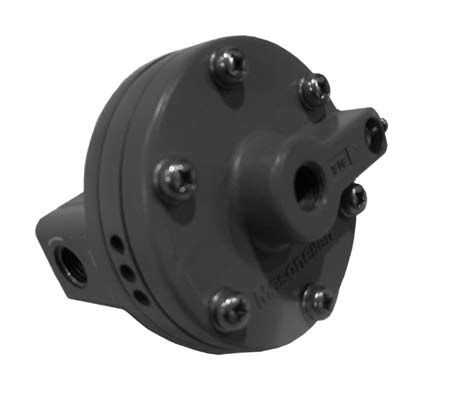

Конструктивные особенности:
-Расходные характеристики, оптимальные для регулирующих клапанов. Сочетание быстродействия и стабильной работы достигается благодаря тому, что больший расход воздуха обеспечивается в том случае, когда увеличивается разница между управляющим и выходным давлениями (т.е. требуется больший ход) и наоборот.
-Перегородка вторичного давления для восприятия стабильного вторичного давления.
-Встроенный байпасный клапан для регулировки чувствительности системы.
-Фильтры со стороны давления питания и со стороны управляющего давления.
-Крепеж из нержавеющей стали.
Принцип действия:
Управляющее давление из позиционера подается во входную мембранную камеру бустерного реле и действует на верхнюю мембрану . Выходное давление бустерного реле через отверстие в перегородке попадает в выходную мембранную камеру и действует на нижнюю мембрану . Кроме того, узлы питания воздуха и сброса конструктивно выполнены так, что силы, действующие на верхнюю и нижнюю мембраны уравновешиваются. Таким образом, когда управляющее давление становится меньше, чем выходное давление , узел нижней мембраны поднимается и седло сброса открывается, снижая выходное давление. И наоборот, когда управляющее давление становится больше, чем выходное давление , узел нижней мембраны движется вниз, закрывая при этом седло сброса и надавливая на плунжер , в результате чего открывается седло питания и подает давление питания в сторону выхода. Для повышения стабильности системы входная и выходная камеры соединены через регулирующий байпасный клапан .
| Модель | BR200 | BR400 |
| Cv макс. | 1,2 | 2,6 |
| Макс. давление питания, МПа | 1,03 | 1,03 |
| Макс. управляющее давление, МПа | 1,03 | 1,03 |
| Рабочая температура, °C | От -30 до +83 Опция: От -55 до +100 | От -30 до +83 Опция: От -55 до +100 |
| Соотношение вход/выход | 1:1 | 1:1 |
